Tubería ASTM B622 UNS N06022 Hastelloy C22

Proveedor de tubos sin costura de aleación de níquel C22

La combinación de buenas propiedades soldables junto con la resistencia al precipitado del límite de grano que se forma en el permite que el tubo Hastelloy C22 se use en una condición como soldada. Dicho esto, sin embargo, el Tubing Sb 622 UNS N06022 no debe usarse más allá de una temperatura de 1250 ° F. A temperaturas superiores a 1250 ° F, el material de tubería Hastelloy UNS N06022 es propenso a la formación de fases perjudiciales. Esto, a su vez, podría conducir a la pérdida de varias propiedades importantes del tubo ASTM B622 UNS N06022 .

2.4602 Tubos de escape de aleación 22 en stock a precio de fábrica

Como el tubo ASTM B619 UNS N06022 es capaz de soportar compuestos corrosivos oxidantes y reductores, el tubo de aleación C22 demuestra ser un activo para la industria de procesamiento químico. Esto se debe a que, en las industrias de procesamiento químico, los tubos sin costura Alloy C22ofrece una resistencia óptima a la corrosión en condiciones adversas. La tubería sin costura Hastelloy C22 demuestra ser útil contra la corrosión localizada, como la corrosión por picaduras y grietas. Además de los entornos marinos, el tubo de aleación 22 2.4602 también resiste el anhídrido acético. En presencia de medios oxidantes como ácido nítrico, sales férricas y cúpricas, la tubería Hastelloy Alloy C22 demuestra una buena resistencia. De hecho, la tubería soldada Hastelloy C22 tiene una resistencia superior a los medios acuosos oxidantes. Comuníquese con Ritinox Overseas para obtener la cotización de la tubería Hastelloy C22 .

ASTM B622 UNS N06022 Tamaños de tubo

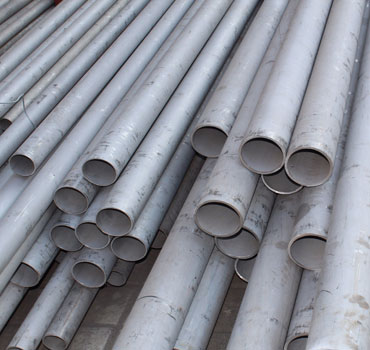

Tubería sin costura C22 Hastelloy

Tamaño : 1/2 “DE – 12” DE
D.E . : 3,00 – 219,10 mm
Espesor : 0,40 – 12,70 mm
Longitud : longitud simple, doble aleatoria y cortada

Tubería soldada Hastelloy Alloy C22

Tamaño : 1/2 “- 12” OD, calibre: 25 SWG – 10 SWG
DE: 6,35 a 114,3 mm DE
Espesor : 0,8 – 12,7 mm
Longitud : hasta 26 metros

Especificación de tubería Hastelloy UNS N06022

Hastelloy UNS N06022 Tubo recocido y tubo soldado de aleación 22 en varios rangos de tamaño

Especificación ASTM / ASME	ASTM B619 / ASME SB 619, ASTM B622 / ASME SB 622 Especificación estándar para tubos de sobrecalentador, condensador, hidráulicos, de caldera e intercambiadores de calor sin costura y soldados
Formas	Hastelloy UNS N06022 Redondo, Rectangular, Cuadrado, Hidráulico, Recto, Forma de “U”, En espiral, Tubos afilados, Bobinas Pan Cake
Tipo de fabricación	Sin costura / ERW / Soldado / Fabricado / CDW / CDS / DOM / CEW / 100% Soldado con rayos X
Gama de espesores	SCH 5, SCH10, SCH 40, SCH 80, SCH 80S, SCH 160, SCH XXH, SCH XXS, SCH XS
Swg y Bwg	10 Swg., 12 Swg., 14 Swg., 16 Swg., 18 Swg., 20 Swg.
Estándar	SUS, JIS, AISI, ASTM, GB, DIN, EN
Condición de entrega	Recocido y en escabeche (AP), pulido, recocido brillante (BA), estirado en frío, MF
Servicios de valor añadido	Corte Recomendación Enhebrar Dibujar y expandir según el tamaño y la longitud requeridos Prueba de ultrasonido Doblado recocido y en escabeche Destructivo y no destructivo
FIN	Extremo liso, extremo biselado, tubo de aleación Hastelloy C22 con rosca
Servicio de procesamiento	Doblar, soldar, desenrollar, perforar, cortar, moldear
Técnica	C22 Hastelloy Estirado en frío, Laminado en frío, Laminado en caliente, Tubo de extrusión
Calificación	Especificación Grado del material Medida nominal Horario o espesor de pared Método de fabricación (sin costura / soldado) Número de calor Nombre del fabricante o logotipo personalizado – a pedido Muestra marcada: ASTM B622 UNS N06022 Sin costura 113.60 mm DE x 6 mm WT HEAT No. xxxxxx
Certificado de prueba	Cumple con DFARS EN 10204 / 3.1B, EN 10204 3.1 y EN 10204 3.2 Certificados de ensayo de materiales (MTC) Factura comercial del código HS Certificado de materias primas Prueba de humedad Certificados de fumigación Informe de prueba de radiografía del 100% Tablas de tratamiento térmico Informe de inspección de terceros Medición de rugosidad superficial Certificado de prueba del fabricante Certificado de prueba de laboratorio del gobierno. Laboratorio aprobado Formulario A para el sistema de preferencias generalizadas (GSP)
Embalaje de tubería de aleación NW 6022	Empaquetado en paquetes de tela de PE o caja de madera de capas envuelta en plástico o embalaje de exportación estándar en condiciones de navegar o según la solicitud de los clientes
Puerto	Madrid, Spain

Tubos Hastelloy Alloy C22 a la venta

ASME SB 622 UNS N06022 Tubería de escape	Tubería ASTM B622 UNS N06022 Dom
Tubería rectangular Hastelloy Alloy C22	Tubería hidráulica Hastelloy UNS N06022
Tubería sin costura C22 Hastelloy	Tubería redonda ASME SB 622 UNS N06022
Tubería para instrumentos ASTM B622 UNS N06022	Tubo sanitario ASTM B619 Alloy C22
Tubería cuadrada Hastelloy UNS N06022	Hastelloy C22 Tubo de 1 pulgada

Propiedades mecánicas de los tubos C22 Hastelloy

Densidad	Intervalo de fusión	Estrés de rendimiento (compensación del 0,2%)	Esfuerzo de tracción	Alargamiento
8,69 g / cm3	1399 ° C (2550 ° F)	Psi – 45000, MPa – 310	Psi – 1,00,000, MPa – 690	45%

Composición química del tubo de aleación NW 6022

Ni	C	Mes	Minnesota	Y	Fe	PAGS	S	Co	Cr
Equilibrio	0.010 máximo	12,5 – 14,5	0.50 máximo	0.08 máximo	2-6	0.02 máximo	0.02 máximo	2,5 máximo	20 – 22,5

ASTM B622 Aleación C22 Equivalente

ALEACIÓN DE NIQUEL	nosotros	DIN / MATERIAL NO.	AFNOR	EN	JIS	BS	GOST
Hastelloy C22	N06022	2.4602	–	NiCr21Mo14W	NW 6022	–	–

Gama completa de material de tubería de aleación Incoloy 825

Incoloy UNS No 8825 Tubos pulidos	Tubos de escape Incoloy 825
2.4858 Tubos capilares Incoloy 825	Tubos Incoloy de diámetro pequeño ASME SB 423 UNS N08825
Tubos revestidos de grado Incoloy 825	Tubos recocidos Incoloy Alloy 825
Tubos personalizados Incoloy N08825	Werkstoff 2.4858 Incoloy Tubos de extremo biselado
Incoloy 825 Din 2.4858 Tubos redondos	Tubos fabricados con aleación de níquel 825
Tubos cuadrados Incoloy 8825	Tuberías Incoloy UNS No 8825 Schedule 5S
2.4858 Tubos Incoloy Schedule 40	Tubos estirados en frío UNS N08825 Incoloy 825 soldados
Tubería con acabado en caliente Incoloy 825	Cédula 40S ASME SB 423 UNS N08825 Tubería Incoloy
Tubo de aleación Incoloy 825 estirado en frío	Tubo soldado con costura ASTM B423 UNS N08825 Incoloy
Tubo superpuesto de aleación Incoloy 825	Tubo hexagonal de buje 825 de aleación de níquel
Incoloy 825 UNS N08825 Tubos rectangulares	Tuberías sin costura estiradas en frío ASTM B423 UNS N08825 Incoloy
Tubería Incoloy N08825 de pared gruesa	Tubo de pared delgada Werkstoff 2.4858 Incoloy
Tubo sin costura estirado en frío Incoloy 825 Din 2.4858	Tubo de alta temperatura UNS N08825 Incoloy 825
Tubo sin costura Incoloy 8825	2.4858 Tubería soldada Incoloy
Tubería Incoloy UNS No 8825 ERW	2.4858 Tubería Incoloy 825 EFW
Tuberías Incoloy 825 CDW	ASME SB 423 UNS N08825 Tubos rectangulares Incoloy
Tubos Incoloy Alloy 825 SMLS	ASTM B423 UNS N08825 Tubos hexagonales Incoloy
Tubos huecos de aleación Incoloy 825	2.4858 Tubos de alta presión Incoloy 825

Tubo Incoloy N08825 Resistencia a la tracción y elástico

Resistencia a la tracción : Psi – 80,000, MPa – 550

Fuerza de producción: Psi – 32,000, MPa -220

Werkstoff 2.4858 Incoloy Material de soldadura de tuberías

AWS A5.14 ERNiFeCr-1, AWS A5.11 ENiCrMo-3, AWS A5.14 ERNiCrMo-3

Incoloy 825 Din 2.4858 Programación de tubería y espesor de pared

NOMINAL	OD PULGADAS	10 S	10	40 Y ESTÁNDAR	40	AÑOS 80 Y EH	80	160
1/8	.405	.049	.049	.068	.068	.095	.095
1/4	.540	.065	.065	.088	.088	.119	.119
3/8	.675	.065	.065	.091	.091	.126	.126
1/2	.840	.083	.083	.109	.109	.147	.147	.187
3/4	1.050	.083	.083	.113	.113	.154	.154	.218
1	1.315	.109	.109	.133	.133	.179	.179	.250
1 1/4	1.660	.109	.109	.140	.140	.191	.191	.250
1 1/2	1.900	.109	.109	.145	.145	.200	.200	.281
2	2.375	.109	.109	.154	.154	.218	.218	.343
2 1/2	2.875	.120	.120	.203	.203	.276	.276	.375
3	3.500	.120	.120	.216	.216	.300	.300	.437
3 1/2	4.000	.120	.120	.226	.226	.318	.318
4	4.500	.120	.120	.237	.237	.337	.337	.531
4 1/2	5.000			.247		.355
5	5.563	.134	.134	.258	.258	.375	.375	.625
6	6.625	.134	.134	.280	.280	.432	.432	.718
7	7,625			.301		.500
8	8.625	.148	.148	.322	.322	.500	.500	.906
9	9.625			.342		.500
10	10.750	.165	.165	.365	.365	.500	.593	1.125
11	11.750			.375		.500
12	12.750	.180	.180	.375	.406	.500	.687	1.312
14	14.000	.188	.250	.375	.437	.500	.750	1.406
dieciséis	16.000	.188	.250	.375	.500	.500	.843	1.593
18	18.000	.188	.250	.375	.562	.500	.937	1.781

Tabla de pesos de tubería sin costura UNS N08825 Incoloy 825

NPS	Diámetro exterior (OD)		Espesor de pared (WT)			Peso	Peso
NPS	en	mm	en	mm	Programado	kg / Mtr	Libras / pie
1/2 “	0,840	21	0.109	2.769	40 STD	1.268	0,851
			0,147	3.734	80 STD	1.621	1.088
3/4 “	1.050	27	0,113	2.870	40 STD	1,684	1,131
			0,154	3.912	80 STD	2.195	1,474
1 “	1.315	33	0,133	3.378	40 STD	2.501	1,679
			0,179	4.547	80 STD	3.325	2.172
1 1/4 “	1.660	42	0,140	3.556	40 STD	3.385	2.273
			0,191	4.851	80 STD	4.464	2.997
1 1/2 “	1.900	48	0,145	3.683	40 STD	4.048	2.718
			0,200	5.080	80 STD	5.409	3.361
2 “	2.375	60	0,154	3.912	40 STD	5.441	3.653
			0,218	5.537	80 STD	7.480	5.022
2 1/2 “	2.875	73	0,203	5.516	40 STD	8.629	5.793
			0,276	7.010	80 STD	11.411	7.661
3 “	3.500	89	0,216	5.486	40 STD	11.284	7.576
			0.300	7.620	80 STD	15.272	10.253
4 “	4.500	114	0,237	6.020		16.073	10.790
			0.337	8.560		22.318	14.983
6 “	6.625	168	0,188	4.775		19.252	12,924
			0,203	5.516		20.739	13.923
			0,219	5.563		22.318	14.983
			0,250	6.350		25.354	17.021
			0,280	7.112	40 STD	58.263	18.974
			0.312	7,925		31.334	21.036
			0.375	9.525		37.285	25.031
			0.432	10.973	80 XY	42.561	28.573
			0.500	12.700		48.719	32.708
8 “	8.625	219	0,188	4.775		25.233	16.940
			0,203	5.156		27.198	18.259
			0,219	5.563		29.286	19.661
			0,250	6.350	20	33.308	22.361
			0,277	7.036	30	36.786	24.696
			0.322	8.179	40	42.352	28.554
			0.375	9.525		49.216	33.041
			0.406	10.312	60	53.085	35.638
			0.500	12.700	80 XY	64.627	43.388
10 “	10.750	273	0,188	4.775		31.588	21.207
			0,219	5.563		36.689	24.631
			0,250	6.350	20	41.759	28.035
			0.307	7.798	30	51.002	34.240
			0.344	8.738		56,946	38.231
			0.365	9.271	40 STD	63.301	40.483
			0.438	11.125		71.852	48.238
			0.500	12.700	60 XXY	81.530	54.735
			0.594	15.088	80	95,969	64.429
12 “	12.750	324	0,188	4.775		37.570	25.222
			0,219	5.563		43.657	29.309
			0,250	6.350		49.713	33.375
			0,281	7.137		55.739	37.420
			0.312	7,925		61.735	41.445
			0.375	9.525		73.824	49.562
			0.406	10.312		79.727	53.525
			0.500	12.700		97.438	65.415
			0.562	14.275		108.966	73.154
14 “	14.000	356	0,188	4.775		41.308	27.732
			0,219	5.563		48.012	32.233
			0,250	6.350	20	54.685	36.713
			0,281	7.137		61.327	41.172
			0.312	7,925		67,939	45.611
			0.375	9.525	ETS	81.281	54.568
			0.438	11.125	40	94.498	63.441
			0.500	12.700	XY	107.381	72.090
			0,625	15.875		132.983	89.278
dieciséis”	16.000	406	0,188	4.775		47.290	21.748
			0,219	5.563		54.980	36.910
			0,250	6.350	10	62.639	42.053
			0,281	7.137		70.268	47.174
			0.312	7,925	20	77.866	52.275
			0.344	8.738		85.677	57,519
			0.375	9.525	30 ETS	93.213	62.578
			0.438	11.125		108.433	72.797
			0.500	12.700	40 XY	123.289	82.770
18 “	18.000	457	0,219	5.563		61,948	41.588
			0,250	6.350		70.593	47.393
			0,281	7.137		79.208	53.176
			0.312	7,925	20	87.792	58,939
			0.375	9.525	ETS	105.144	70.588
			0.438	11.125	30	122.369	82.152
			0.500	12.700	XY	139.198	93.450
			0.562	14.275	40	155.904	104.666
			0,625	15.875		172.754	115.978
20 “	20.000	508	0,250	6.350		78.547	52.733
			0,282	7.163		88.458	59.386
			0.312	7,925		97.719	65.604
			0.375	9.525	20 STD	117.075	78.598
			0.438	11.125		136.305	91.508
			0.500	12.700	30 XXY	155.106	104.130
			0.594	15.088	40	183,378	123.110
			0,625	15.875		192.640	129.328
			0,688	17.475		211.368	141.901
24 “	24.000	610	0,250	6.350		94.456	63.413
			0,281	7.137		106.029	71.183
			0.312	7,925		117.573	18.932
			0.375	9.525	20 STD	140.938	64.618
			0.438	11.125		164.176	110.219
			0.500	12.700	XY	186.923	125.490
			0,625	15.875		232.410	156.028
			0,688	17.475	40	255.148	171.293
			0,750	19.050		277.401	186.233
30 “	30.000	762	0,250	6.350		118.318	79.433
			0,281	7.137		132.851	89.189
			0.312	7,925	10	147.353	98,925
			0.375	9.525	ETS	176.731	118.648
			0.438	11.125		205.983	138.286
			0.500	12.700	20 XXY	234.647	157.530
			0,625	15.875	30	292.066	196.078
			0,688	17.475		320.817	215.380
			0,750	19.050		348.988	234.293
36 “	36.000	914	0,250	6.350		142.180	95.453
			0,281	7.137		159.672	107.196
			0.312	7,925	10	177.133	118,918
			0.375	9.525	ETS	215.525	142.678
			0.438	11.125		247.790	166.353
			0.500	12.700	20 XXY	282.372	198.570
			0,625	15.875		351.723	236.128
			0,688	17.475		386.487	259.467
			0,750	19.050		420.576	282.353
42 “	42.000	1067	0.312	7,925		206,914	138,911
			0.375	9.525	ETS	248.319	166.708
			0.500	12.700	XY	33.097	221.610
			0,750	19.050		492.163	330.413
48 “	48.000	1219	0.375	9.525	ETS	284.112	190.738
			0.438	11.125		331.404	222.487
			0.500	12.700	XY	377.822	253.650
			0,750	19.050		563.750	378.473
			0,875	22.225		655.969	440.383

Clasificación de presión de tubería Incoloy 8825

Aleación 400

DIÁMETRO EXTERIOR DEL TUBO ( PULG .)	ESPESOR DE PARED DEL TUBO (PULGADAS)
	.028	.035	.049	.065	.083	.095	.109	.120
	PRESIÓN DE TRABAJO (PSIG)
1/8	7900	10100
1/4	3700	4800	7000	9500
16/5		3700	5400	7300
3/8		3100	4400	6100
1/2		2300	3200	4400
3/4			2200	3000	4000	4600
1				2200	2900	3400	3900	4300

Cédula 40 2.4858 Incoloy Espesor y dimensiones de la tubería

TAMAÑO NOMINAL [PULGADAS]	DIÁMETRO EXTERIOR (OD) [PULGADAS]	DIÁMETRO EXTERIOR (OD) [MM]	ESPESOR DE LA PARED [PULGADAS]	ESPESOR DE PARED [MM]	PESO [LB / FT]	PESO [KG / M]
1/8 “NPS 6	0,41	10,3	0,068	1,73	0,24	0,37
1/4 “NPS 8	0,54	13,7	0,088	2,24	0,42	0,63
3/8 “NPS 10	0,68	17.1	0.091	2,31	0,57	0,84
1/2 “NPS 15	0,84	21,3	0.109	2,77	0,85	1,27
3/4 “NPS 20	1.05	26,7	0,113	2,87	1,13	1,69
1 “NPS 25	1,32	33,4	0,133	3.38	1,68	2,5
1 1/4 “NPS 32	1,66	42,2	0,14	3,56	2,27	3.39
1 1/2 “NPS 40	1,9	48,3	0,145	3,68	2,72	4.05
2 “NPS 50	2.375	60,3	0,154	3,91	3,65	5.44
2 1/2 “NPS 65	2.875	73,0	0,203	5.16	5.79	8,63
3 “NPS 80	3,5	88,9	0,216	5.49	7.58	11.29
3 1/2 “NPS 90	4.0	101,6	0,226	5.74	9.11	13.57
4 “NPS 100	4.5	114,3	0,237	6.02	10,79	16.07
5 “NPS 125	5.563	141,3	0,258	6.55	14,62	21,77
6 “NPS 150	6.625	168,3	0,28	7.11	18,97	28,26
8 “NPS 200	8.625	219,1	0.322	8.18	28.55	42,55
10 “NPS 250	10,75	273.0	0.365	9.27	40,48	60,31
12 “NPS 300	12,75	323,8	0.406	10.31	53,52	79,73
14 “NPS 350	14.0	355,6	0,437	11.13	54,57	94,55
NPS 400 de 16 “	16,0	406,4	0,5	12,7	82,77	123,3
18 “NPS 450	18,0	457,0	0.562	14.27	104,67	155,8
20 “NPS 500	20,0	508.0	0.594	15.09	123.11	183,42
24 “NPS 600	24,0	610.0	0,688	17,48	171,29	255,41
32 “NPS 800	32,0	813,0	0,688	17,48	230.08	342,91

ASME / ANSI B36.10 / B36.19 – Unidades imperiales
1 cm2 = 10-4 m2 = 0,155 pulg2
1 kg = 2,2046 libras
1 m = 3,28 pies

Incoloy UNS No 8825 Composición química de tubería sin costura

Calificación		C	Minnesota	Y	Fe	S	Cr	Con	Ustedes
825	min.	–	–	–	22.0	–	19,5	1,5	0,6
825	máx.	0,05	1.0	0,5	–	0,015	23,5	3,0	1.2

2.4858 Propiedades mecánicas de la tubería Incoloy 825

Calificación	Resistencia a la tracción (MPa) min	Fuerza de rendimiento 0.2% Proof (MPa) min	Alargamiento (% en 50 mm) min	Dureza
				Rockwell B (HR B) máx.	Brinell (HB) máx.
825	Psi – 80.000, MPa – 550	Psi – 32.000, MPa -220	30	–	–

Material equivalente de grado Incoloy 825

Calificación	UNS No	Viejo británico		Euronorm		GOST	JIS japonés
		BS	En	No	AFNOR
Incoloy 825	N08825	EL 16	NiCr21Mo	2.4858	NFE30C20DUM	EP703	NCF 825

Tubería ASTM B622 UNS N06022 Hastelloy C22 - Ritinox Overseas
